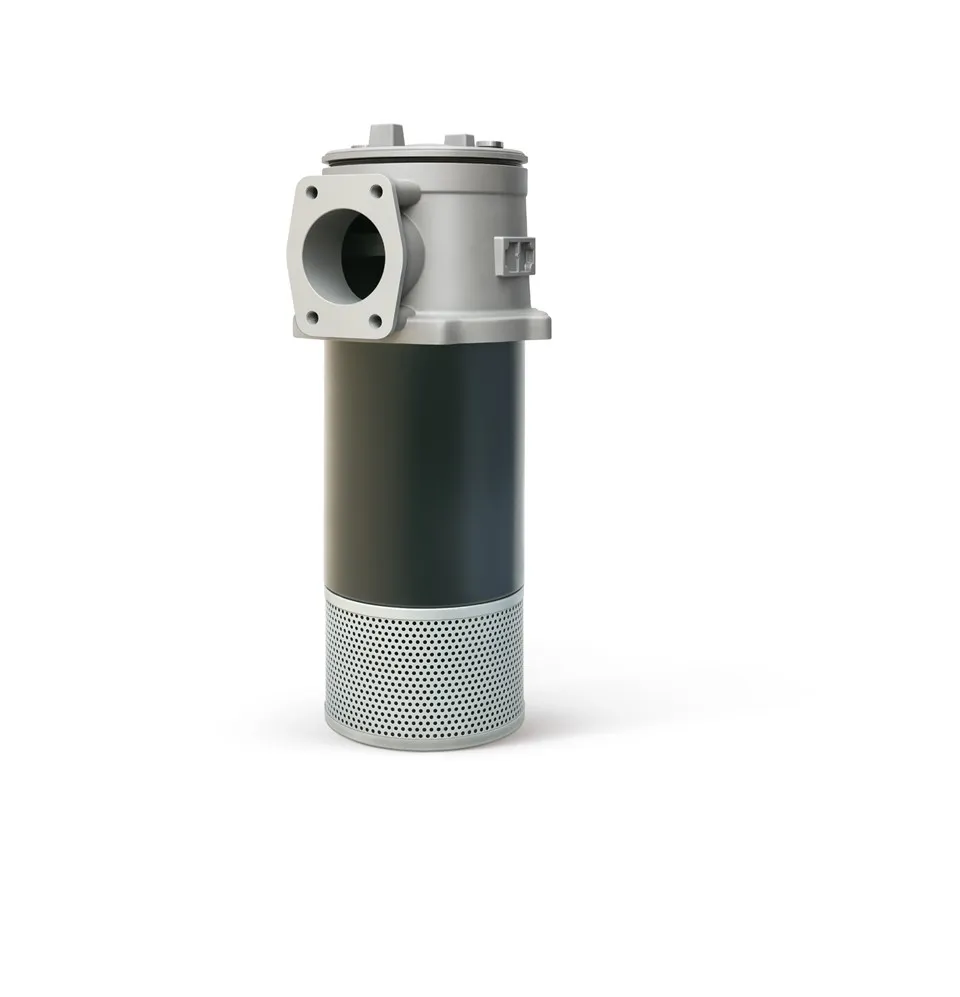

RFB-direkte-retur-selvforseglende oljereturfilter

RFB Series Direct Back Self-Seal Line Retur Filter

      ●RFB-serien med selvforseglende magnetiske oljereturfiltre med direkte retur brukes først og fremst til finfiltrering av oljeretur i hydraulikksystemet. De filtrerer ut metallpartikler generert av komponentslitasje i det hydrauliske systemet, samt forurensninger som gummiurenheter fra slitte tetninger, og sikrer at oljen som strømmer tilbake til tanken forblir ren.

Hovedfunksjon

●Dette filteret kan installeres direkte på toppen, siden eller bunnen av oljetanken. Filterhodet er eksponert utenfor oljetanken, og sylinderen er delvis nedsenket i oljetanken, noe som forenkler systemrørledningen og gjør systemoppsettet mer kompakt.

●Utstyrt med en bypass-ventil: Under oppstart av kald olje, når systemvæsketemperaturen er for lav, kan strømningspulsasjoner og andre faktorer forårsake for høyt differensialtrykk over filteret, og hindre hovedmaskinen i å fungere. I tillegg, i tilfeller der filterelementet blir tilstoppet med forurensninger, vil omløpsventilen som er koblet parallelt under filterdekselet automatisk åpnes ved et differensialtrykk på 0.4MPa, og beskytte filterelementet og sikre normal drift av system.

●Med tilbakeslagsventil: Filteret er plassert på siden og bunnen av tanken, slik at ved utskifting av filterelementet vil ikke oljen i tanken renne ut.

●En væskestrømdiffusor er gitt, som består av en væskestrømsdiffusor og den nedre delen av sylinderen, som gjør at returoljen kan strømme jevnt inn i oljetanken, noe som gjør det vanskelig å generere bobler, reduserer luft som kommer inn igjen, reduserer turbulens av avsatte forurensninger, og gir grovfiltrering når omløpsventilen åpnes.

●Utstyrt med en kombinert visuell indikator og elektrisk signalanordning, samt et overløpsrør og en smussfelle: Når filterelementet gradvis blir tilstoppet, kan tilstoppingsnivået observeres på den visuelle indikatoren, og samtidig kan et elektrisk signal sendes sendes når signalgrensen på 0.35MPa er nådd. Et overløpsrør og en smussfelle er installert i bunnen av filterelementet, noe som muliggjør enkel fjerning sammen med filterelementet under utskifting, og forhindrer dermed forurensninger fra å falle tilbake i oljetanken.

●Den har enkel installasjon, tilkobling og utskifting av filterelement: Oljeinntaket er koblet til via en flens, og for installasjonsflensen mellom filterhodet og oljetanken kan brukere designe og bore seks flensbolthull på oljetankplaten iht. til dimensjonene gitt i diagrammet. Ved å skru av toppdekselet på filteret kan filterelementet skiftes eller olje kan fylles på tanken.
